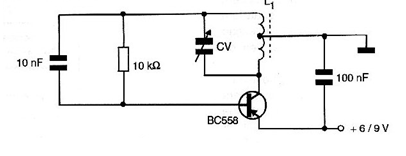

La bobina del oscilador que se muestra en la figura puede tener de 14 a 40 vueltas con un enchufe en el medio del devanado. Esta bobina está enrollada con alambre 28 en un núcleo de ferrita de aproximadamente 1 cm de diámetro. El condensador variable puede tener valores en el rango de 80 a 220 pF y la señal se puede tomar del colector del transistor o de una segunda bobina enrollada junto con L1.
Oscilador de 3-10 MHz
