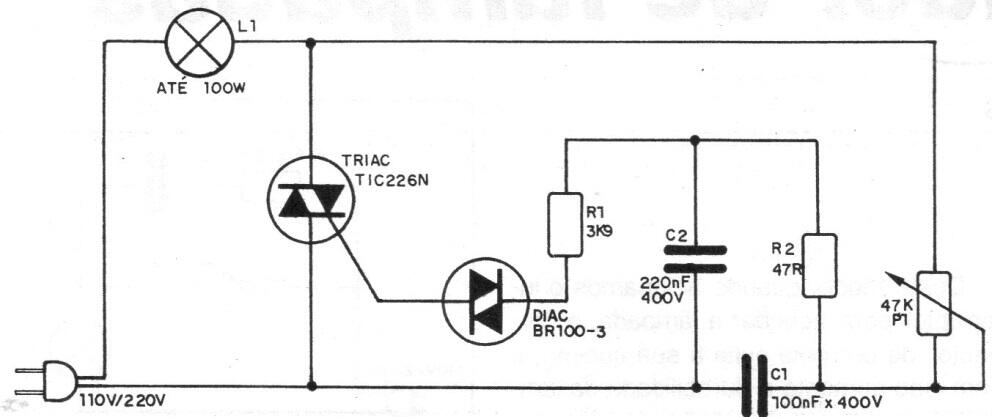

Esta configuración tradicional de dimmer con triac se obtuvo de una documentación de 1987. El circuito puede controlar cargas resistivas de hasta 8 amperes con el triac indicado, pero por encima de 100 W (1 A) debe estar equipado con un disipador de calor. Los capacitores eventualmente deben cambiarse para obtener el control sobre el rango completo de intensidades.
Dimmer | Haga click en la imagen para ampliar |
