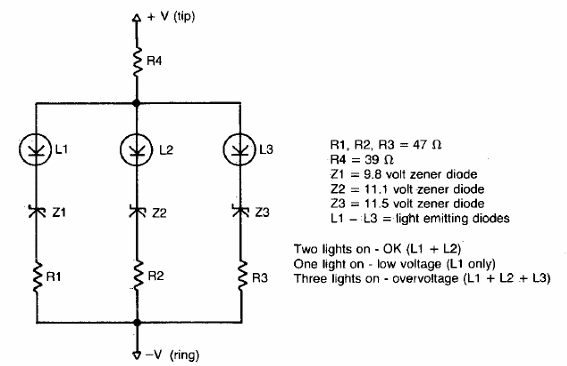

Encontramos este circuito en un esquemário de los años 80. El circuito usa LED en serie con zeners para indicar tres niveles de tensión y puede usarse para monitorear el estado de las baterías de los automóviles con los valores indicados de los componentes.
Indicador de tensión de batería
