El oscilador presentado genera una señal en el rango de 4.5 MHz y puede usarse para la modulación de audio de transmisores de TV. Recuerde que el cambio de 4.5 MHz en relación con la portadora de video es necesario para superponer la señal de audio que se transmitirá juntos. Todos los capacitores son de cerámica y el cristal puede ser de una frecuencia múltiple de 4.5 MHz, como 7.15122 MHz que se encuentran en televisores más antiguos. La bobina L1 consta de 40 hilos de alambre de 4 mm de diámetro con un núcleo de ferrita.

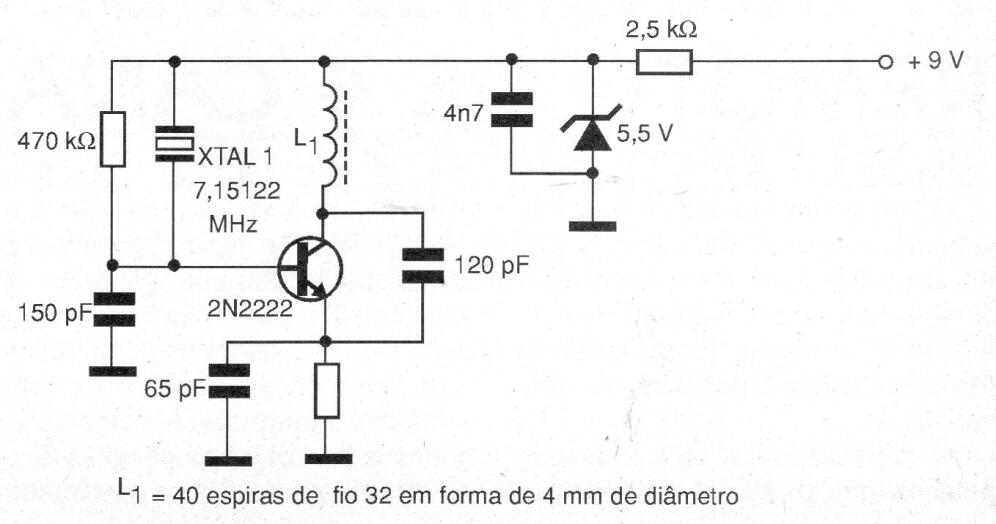

Oscilador de 4.5 MHz | Haga click en la imagen para ampliar |
