Este circuito es de la documentación de 2002, que requiere una fuente simétrica de 6 a 12 V. Los cables de señal de entrada y salida deben estar apantallados. No se debe utilizar una fuente de alimentación sin transformador, ya que existe peligro de descarga. C1 debe ser de poliéster de buena calidad sin fugas.

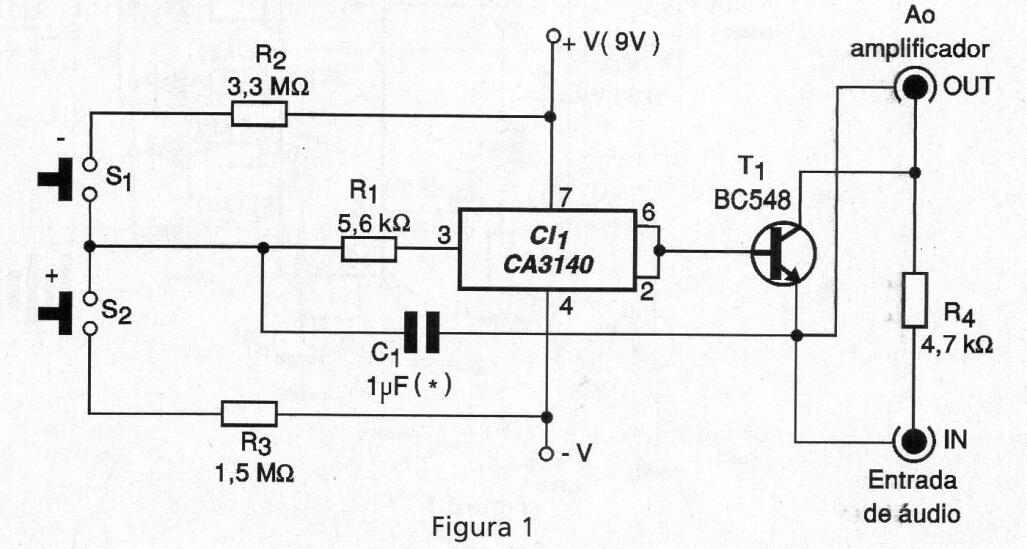

Control de volumen de toque | Haga click en la imagen para ampliar |
