Este circuito se encontró en una documentación antigua para radioaficionados, siendo indicado para transmisores en SSB. El circuito tiene los datos de la bobina en el diagrama mismo y se pueden usar transistores equivalentes modernos.

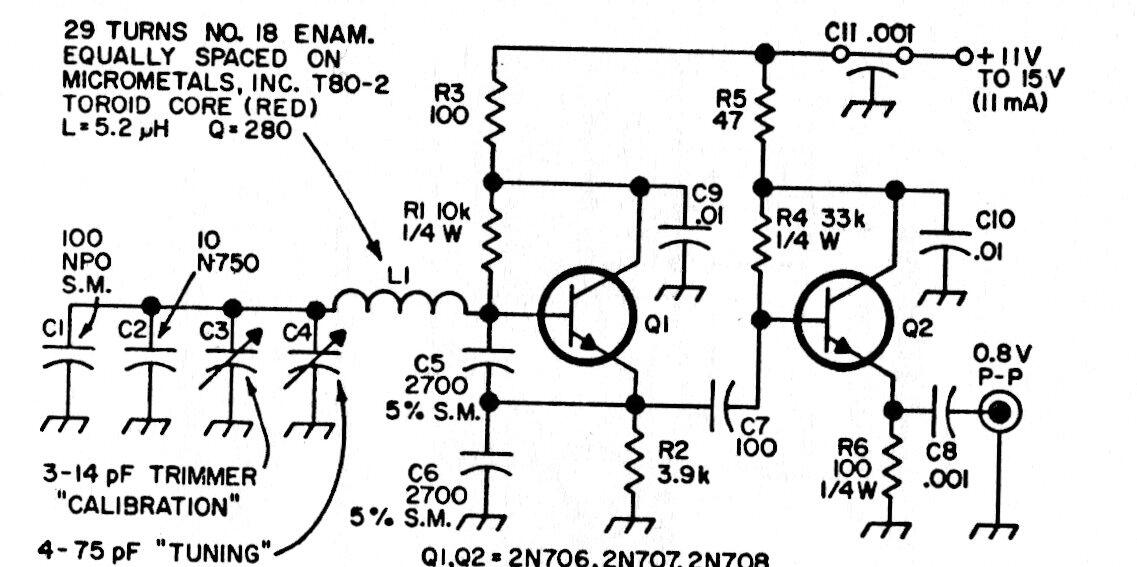

VFO de 5 a 6 MHz para SSB | Haga click en la imagen para ampliar |
