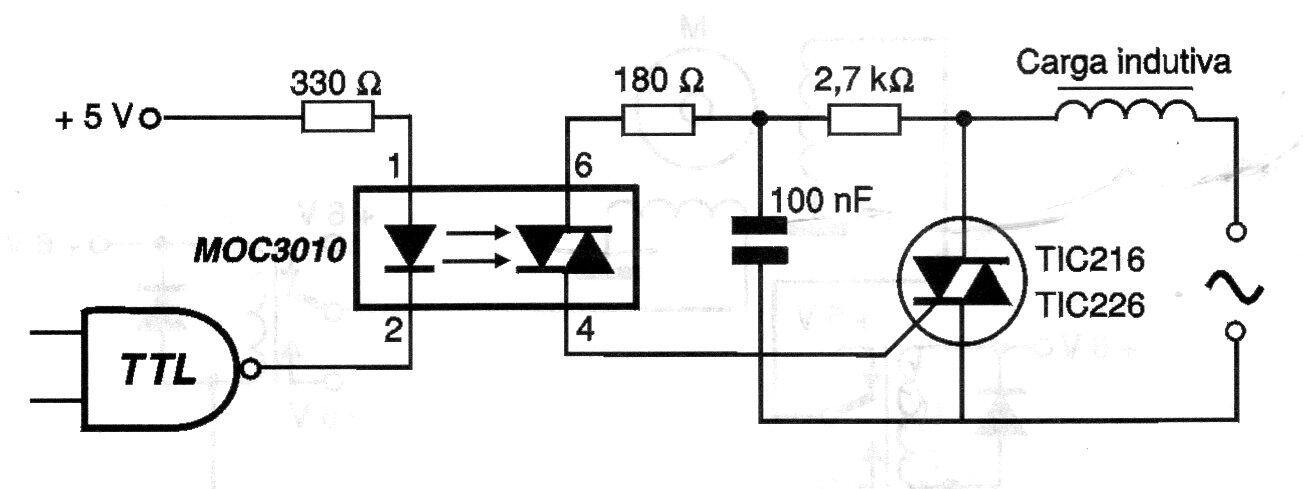

Este shield de control triac utiliza un optodiac para controlar un triac. El circuito está optimizado para el control de carga inductiva. En lugar de la unidad TTL, puede hacerse mediante la salida de un microcontrolador.
Shield aislado para cargas inductivas | Haga click en la imagen para ampliar |
