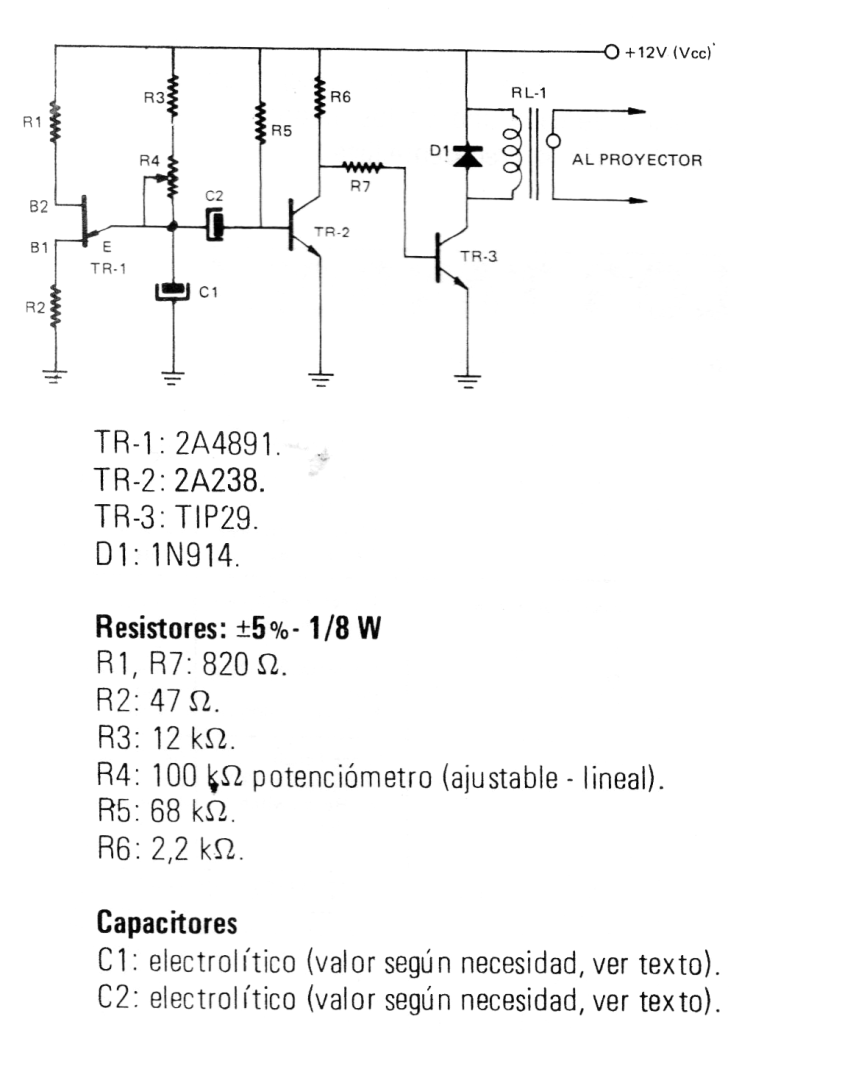

Este circuito es de una Nueva Radio Tecnica, revista española de 1986. El circuito todavía puede ser montado con el 2N2646 para unijunción y el BC548 para TR2. TR3 también puede ser el BC548 si el relé es de menos de 100 mA. Los tiempos son del orden de algunos minutos dados por C1. Originalmente, este circuito está diseñado para temporizar proyectores de diapositivas.




| Haga click en la imagen para ampliar |
