Este circuito es de una Popular Electronics de abril de 1991. La revista ya no existe, pero el circuito se puede implementar con un transistor BC548. La alimentación se puede hacer con tensiones de 6 V a 12 V según el relé, aunque el esquema indique 9 V. El circuito tiene consumo muy bajo en la condición de espera.

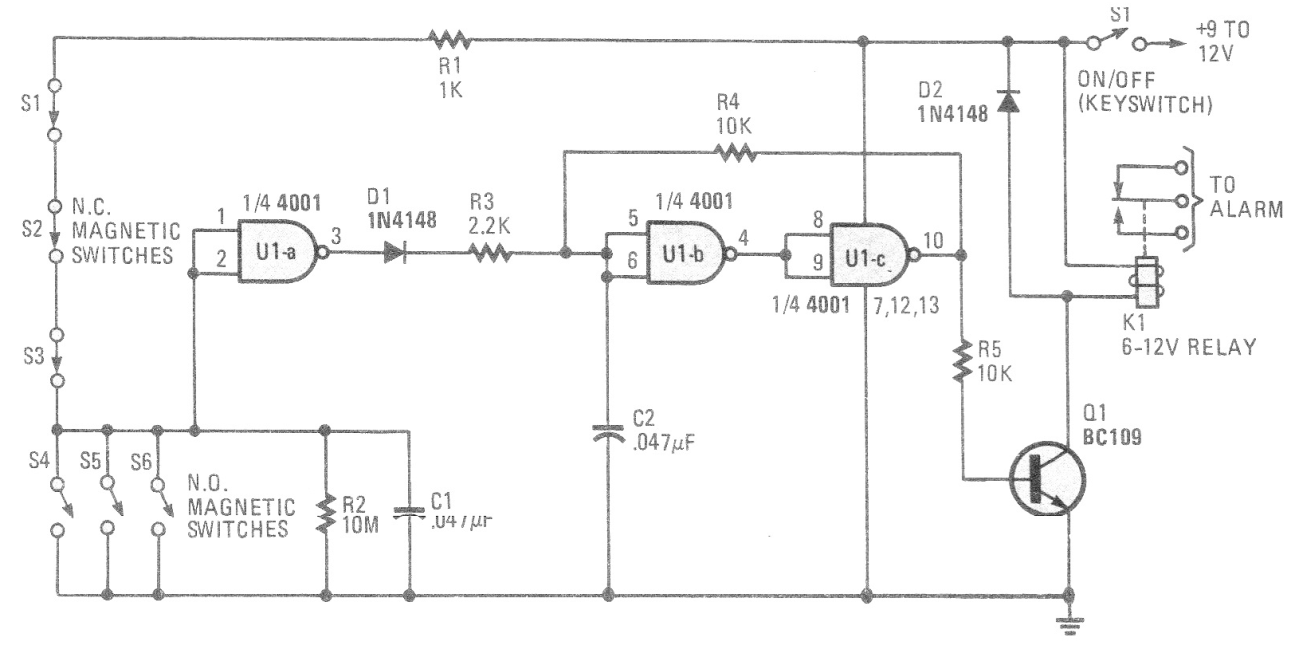

Alarma CMOS | Haga click en la imagen para ampliar |
