Este circuito fue encontrado en la revista italiana Radio Elettronica de septiembre de 1977. Con él es posible medir temperaturas teniendo por sensor un diodo común. El circuito debe ser alimentado por una fuente simétrica de 6 a 9 V. Como el consumo es bajo, se pueden utilizar pilas o baterías.

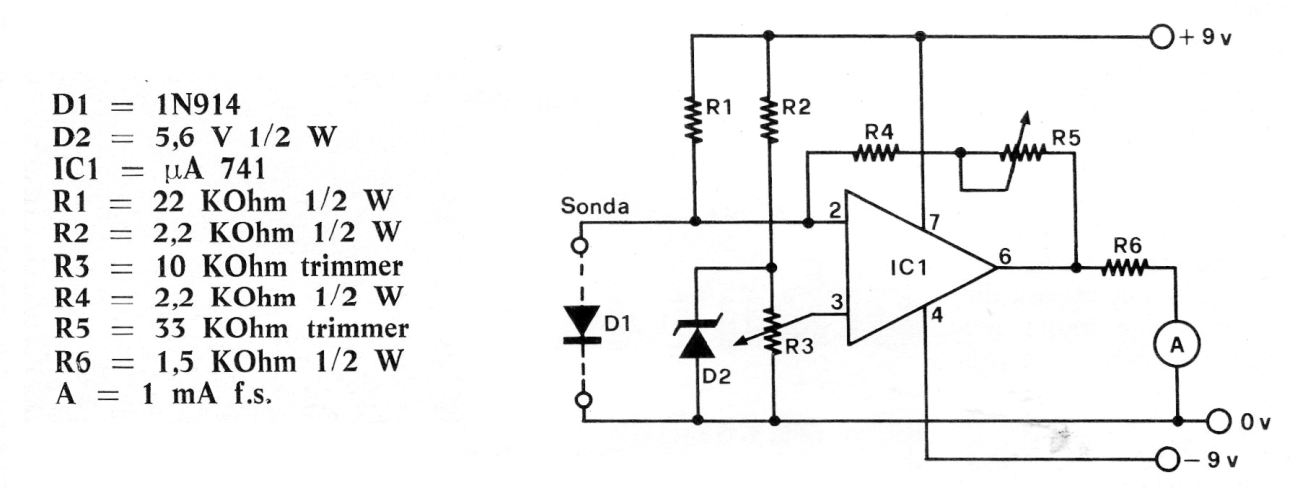

Termómetro Analógico | Haga click en la imagen para ampliar |
