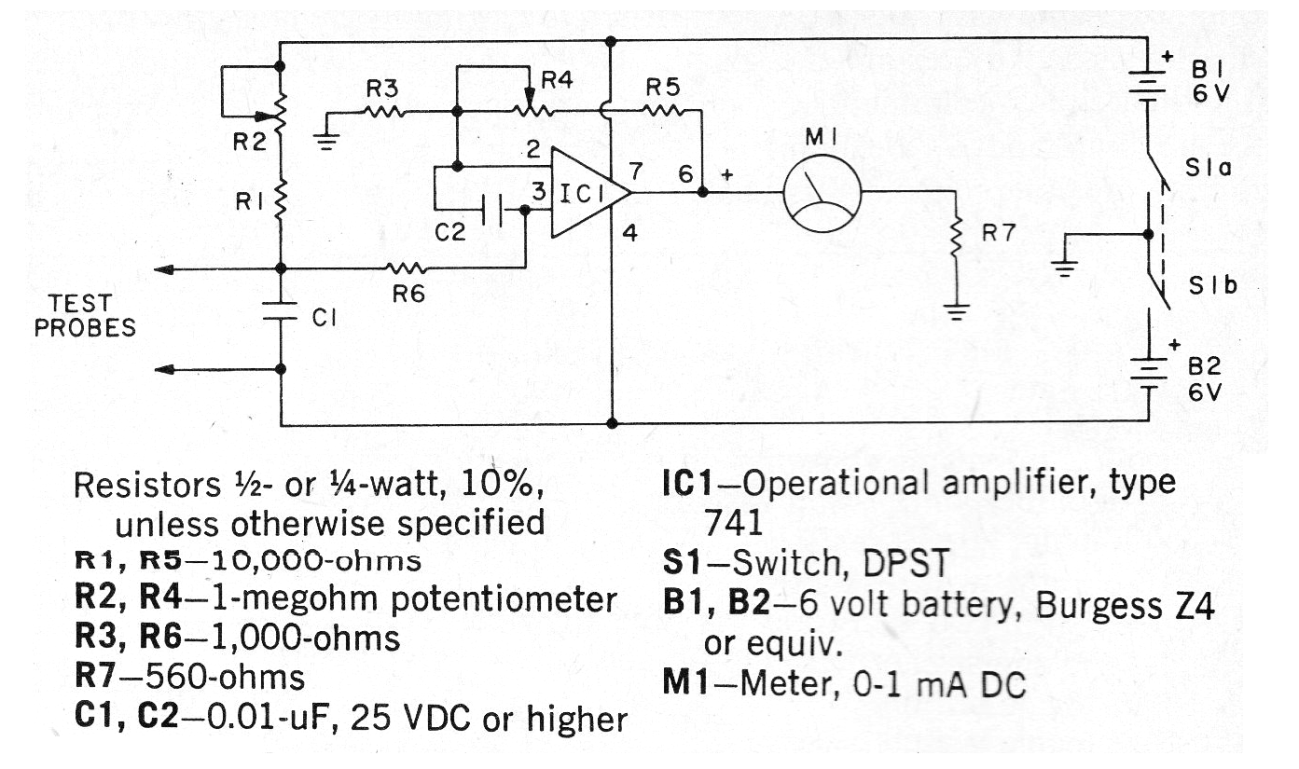

Este circuito se obtuvo en la publicación 101 Electronics Projects de 1979. El circuito se puede montar fácilmente, ya que todos los componentes son comunes. Este circuito detecta pequeñas variaciones de la resistencia de la piel de quien sostiene los electrodos, lo que puede caracterizar una mentira en un interrogatorio. El circuito debe ser alimentado por una fuente simétrica de 6 a 12 V y los electrodos consisten en chapas de metal donde los dedos deben ser apoyados.



Polígrafo
Polígrafo | Haga click en la imagen para ampliar |
