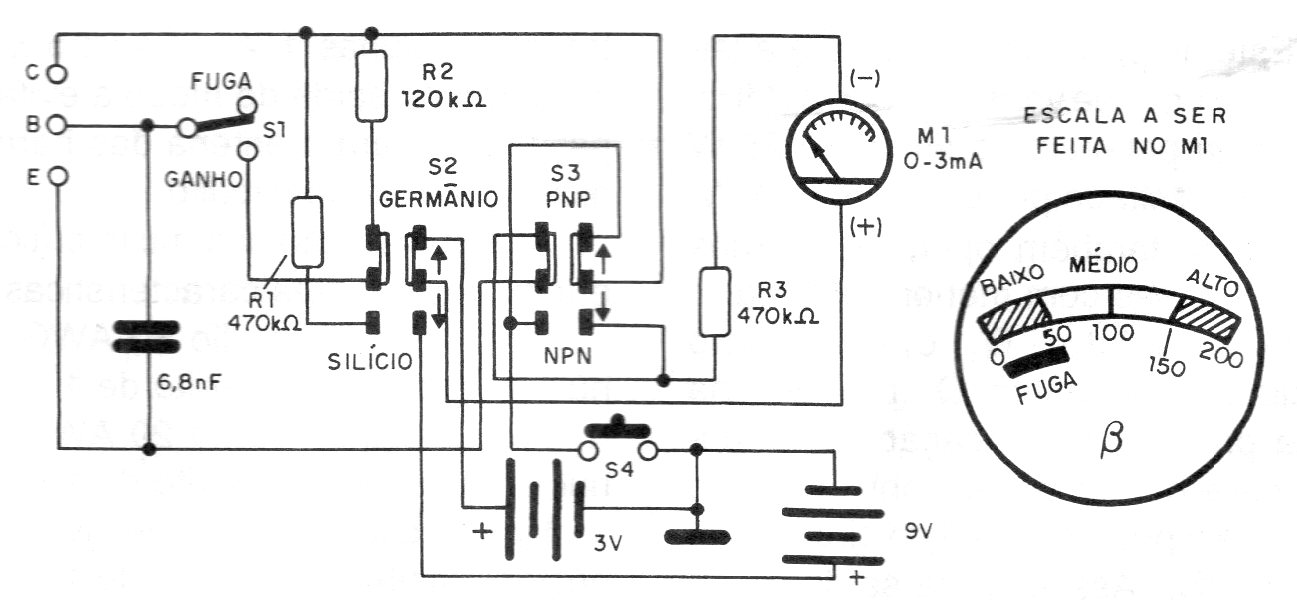

Este simple probador de transistores utiliza un instrumento analógico común de 3 mA que tiene su escala alterada conforme muestra la propia figura. Encontramos este circuito en una documentación de 1995. Él sirve para probar tanto transistores NPN como PNP y es alimentado por dos conjuntos de 2 pilas. El circuito también prueba transistores de germanio antiguos.
| Haga click en la imagen para ampliar |
