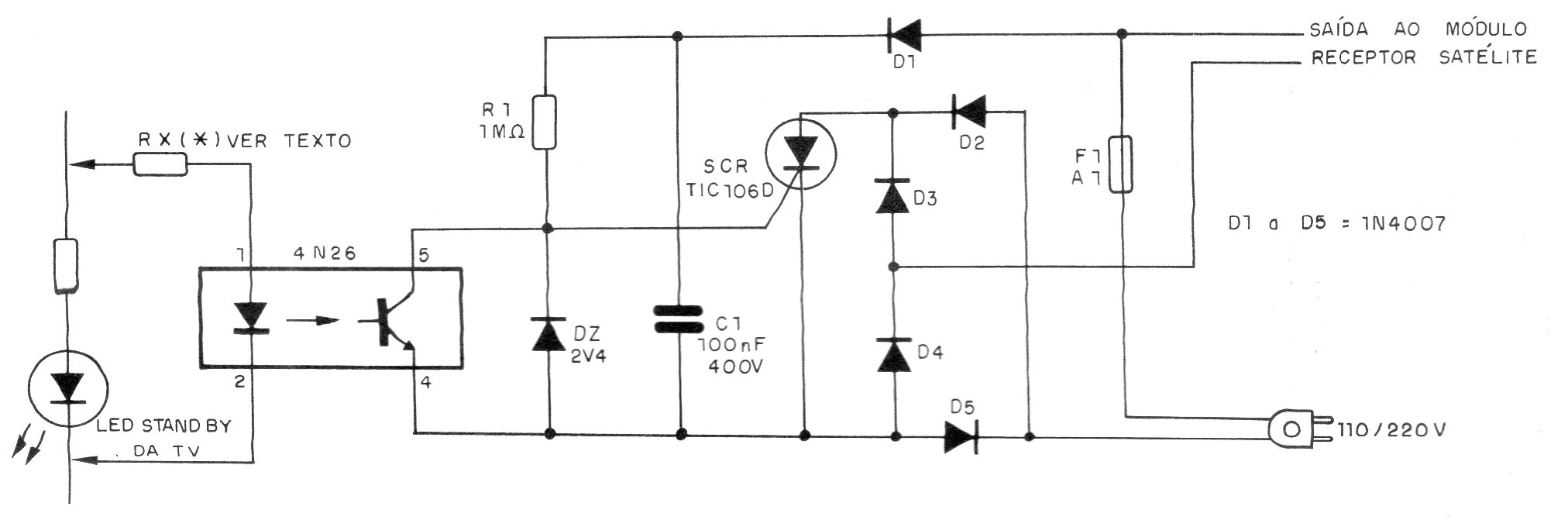

Este circuito conecta automáticamente el módulo receptor de la antena cuando se activa el televisor. El circuito es de una publicación de 1995. El conmutador es activado por el LED standby de los televisores que se enciende cuando el televisor está apagado. El valor de Rx depende de la tensión utilizada en la excitación del LED y deben ser experimentados entre 1 y 2,2 k.
| Haga click en la imagen para ampliar |
