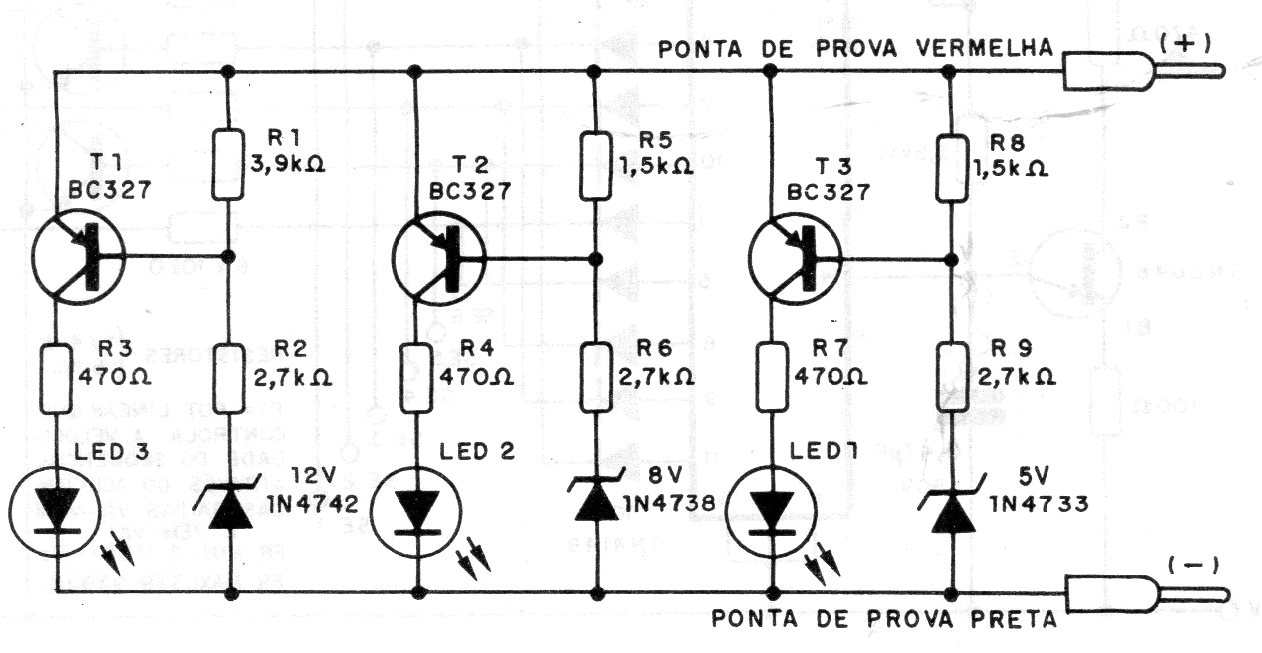

Este circuito ya apareció varias veces en nuestro sitio como monitor de estado para baterías. En esta aplicación, encontrada en una documentación de 1995, se indica como una prueba simple de baterías. Los LED son rojo, amarillo y verde para los tres estados posibles de la batería en prueba.
| Haga click en la imagen para ampliar |
