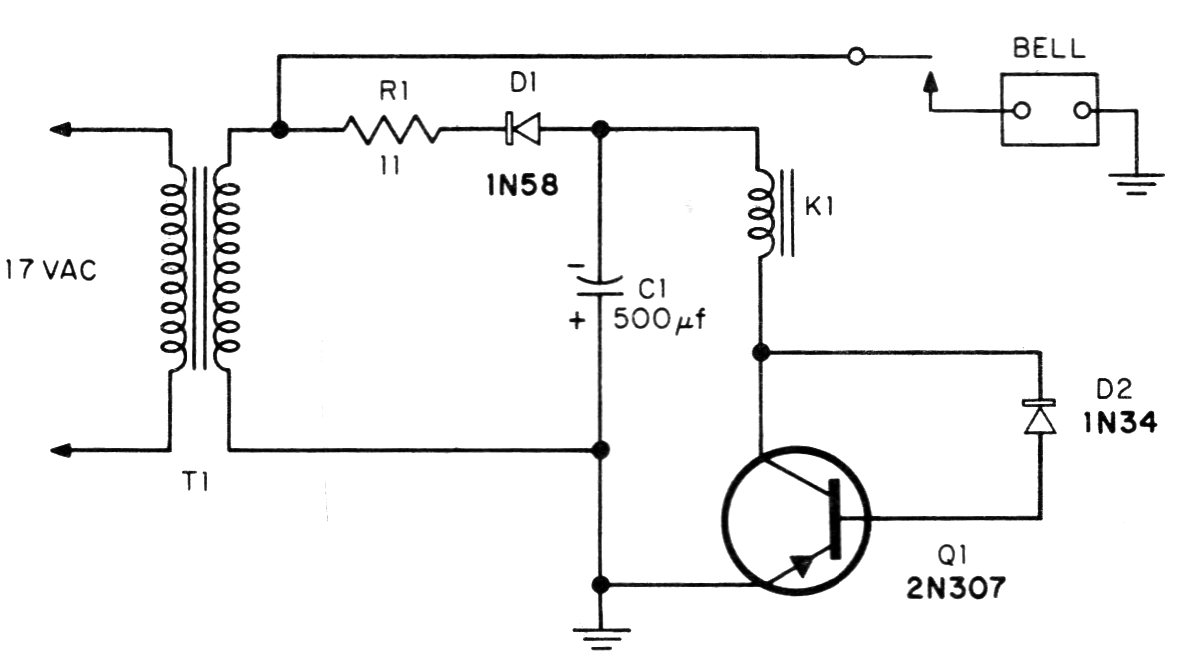

El sensor de este circuito es un diodo. Su calentamiento hace que el transistor conduzca y cierre el relé L1. El relé puede ser de 6 o 12 V según el secundario del transformador. R1 es de 10 ohmios y el transistor puede ser el BC558.
