El circuito que presentamos fue sugerido originalmente en una documentación de la lineal Technology (www.linear.com), pudiendo ser accedida para descargar bajo el número AN98-17. En esta documentación tenemos una colección de circuitos de fuentes basados en los componentes de la empresa. El circuito mostrado permite disparar un flash de xenón con tensiones de 300 V a partir de alimentación de 3 V o 6 V (2 o 4 pilas). (2007)
Para obtener la alta tensión necesaria a la carga del capacitor que alimenta una lámpara de xenón en un sistema de flash, la solución adoptada consiste en un inversor que tiene como base un circuito integrado LT3468-1, el cual ya incluye la etapa de potencia capaz de excitar un ventilador pequeño transformador.
Este transformador, con núcleo de ferrita, debe tener un secundario capaz de proporcionar una tensión de pico del orden de 300 V, valor necesario a la carga del capacitor C1 y también al disparo de la lámpara de xenón.
Un transformador con relación de espiras de 1: 150 o 1:80 puede ser usado en esa aplicación, existiendo sin embargo tipos comerciales que pueden ser usados directamente en la aplicación.
El disparo del circuito se realiza a través de un SCR con un transformador de pulso en su conducto. Este transformador debe generar un pulso entre 300 y 600 V, según el tipo de lámpara usada, también existiendo tipos comerciales listos para ese propósito.
Observe que el pulso generado es de bajísima potencia, dado por la descarga de C2, así, ese transformador es de pequeñas dimensiones, importante para ese tipo de aplicación.
Los capacitores usados deben ser tipos con altas tensiones de trabajo, pues se van a cargar con tensiones elevadas. El condensador C1, en particular, determina la potencia del flash producido por la lámpara. Su valor debe estar de acuerdo con la energía de la lámpara dada en Joules.
Así, al elegir la lámpara el proyectista debe verificar cuál es la energía de sus pulsos y calcular el valor del condensador a ser usado en función de esa energía y de la tensión que él debe ser cargado.
La fórmula para este cálculo es:
E = ½ CV2
Dónde:
E - Energía almacenada en el condensador en joules (J)
C - Capacitancia en farads (F)
V - tensión en el condensador en volts (V)
Observe que el circuito tiene entradas que permiten controlar el modo de funcionamiento del flash.
Así, el circuito "inteligente" proporciona una salida para accionar un LED cuando detecta que el condensador se encuentra cargado y el flash se encuentra listo para disparar, lo que es hecho por la salida DONE.
En este punto, cuando la salida se activa, el oscilador cierra su funcionamiento apagando el circuito (para ahorrar pilas).
El mando TRIGGER (disparo) permite que el circuito sea disparado externamente, por ejemplo, por el interruptor de la propia cámara con el que funciona o aún por un circuito "esclavo" que lo sincroniza con la luz de un flash remoto, operando así como flash auxiliar .

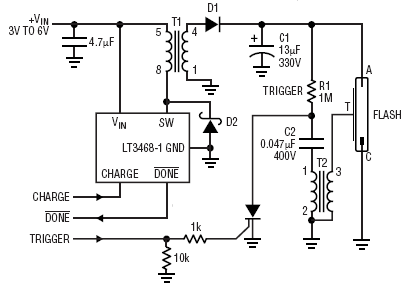

En la figura 1 tenemos el circuito completo de esa aplicación de una fuente inversora de alta tensión.
La información adicional sobre este circuito consiste en el SCR que puede ser de cualquier tipo de alta sensibilidad con tensión de acuerdo con la carga de C1, algo alrededor de 400 V. D1 puede ser un 1N4007 o equivalente. El diodo D2 es del tipo MA2Z720 de Panasonic, o equivalente, sirviendo sólo como protección para la alimentación de una carga inductiva por el circuito integrado. La eficiencia del circuito llega al 80%.
