Sólo si las llaves rotativas se colocan en la combinación correcta de números, la cerradura controlada por este circuito será liberada. El circuito es sencillo de montar y hasta puede aprovechar componentes de chatarra.
Este es un circuito de seguridad interesante en el que se requiere una combinación correcta de un juego de tres llaves para que un circuito de carga sea alimentado o una cerradura eléctrica liberada.
El circuito es muy simple, lo que significa que existe una limitación para la seguridad que proporciona, pero sirve perfectamente para las aplicaciones menos críticas.

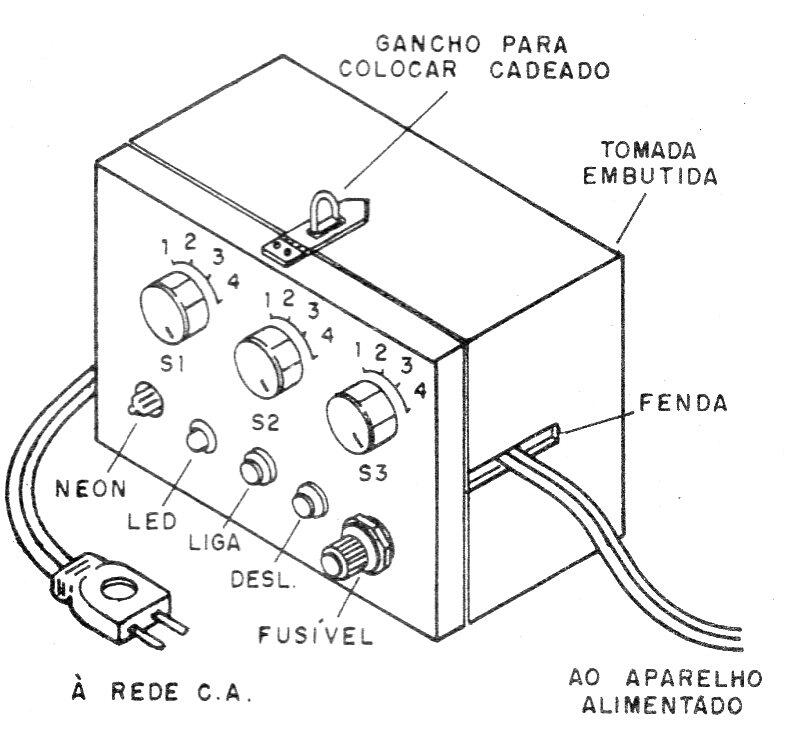

La figura 1 muestra el aspecto de la caja usada en el montaje, aunque el circuito se puede incrustar en el equipo controlado.
Como funciona
Se utilizan 3 llaves rotativas en serie para determinar el código de accionamiento.
Si bien estas llaves son poco comunes actualmente, se pueden conseguir en viejos equipos fuera de uso.
Una alternativa sería hacer un conjunto de puentes para formar el código de accionamiento o aún utilizar bornes y enchufes plátanos.
Cuando las tres llaves se colocan en la posición correcta que corresponde al código y S4 es presionado, el SCR recibe la tensión de disparo y con ello acciona el relé.
El relé, a su vez, controla la carga externa, alimentándola.
Para rearmar el circuito, basta con apagar la alimentación, colocar las llaves en posiciones aleatorias y volver a conectar.
Otra forma de rearmar es cambiar las posiciones de las llaves y presionar S5 por un instante.
Montaje

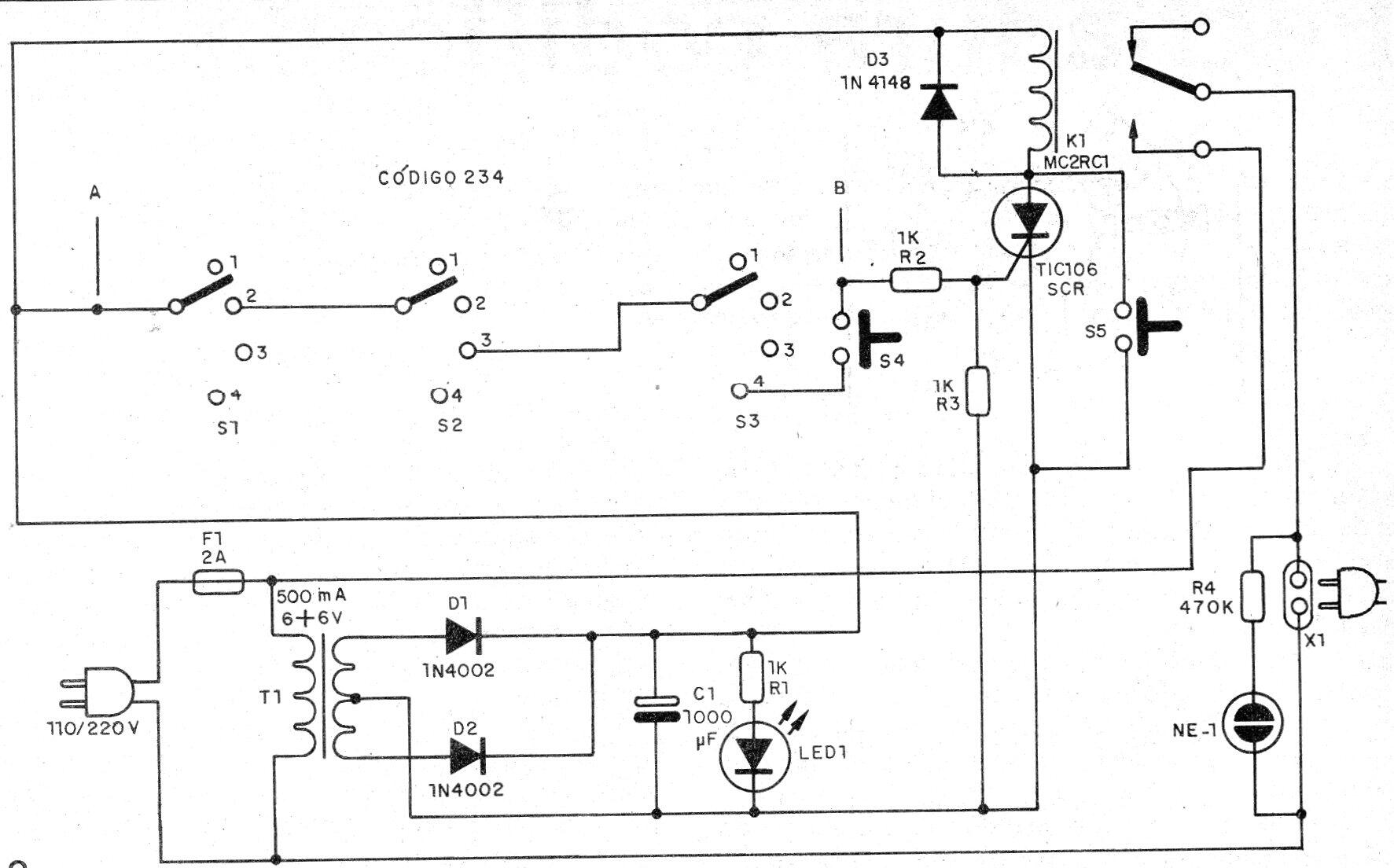

En la figura 2 mostramos el diagrama completo de la cerradura.

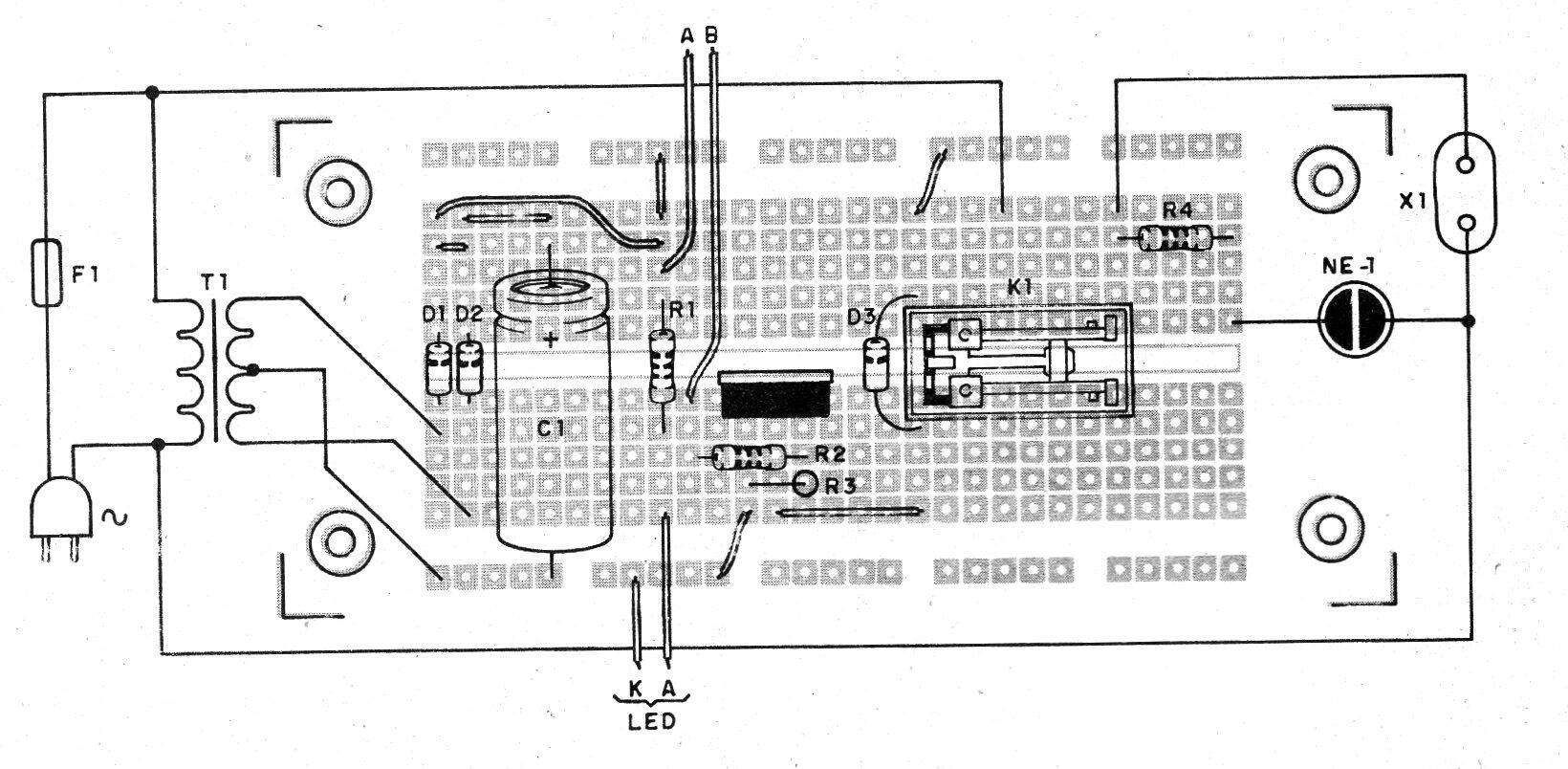

El montaje en una matriz de contactos o placa universal con el mismo patrón se muestra en la figura 3.
El montaje prevé el uso de relé DIL de 2 amperios de contactos.
En el montaje, observe la posición del SCR y la polaridad de componentes como diodos, LED y capacitores electrolíticos.

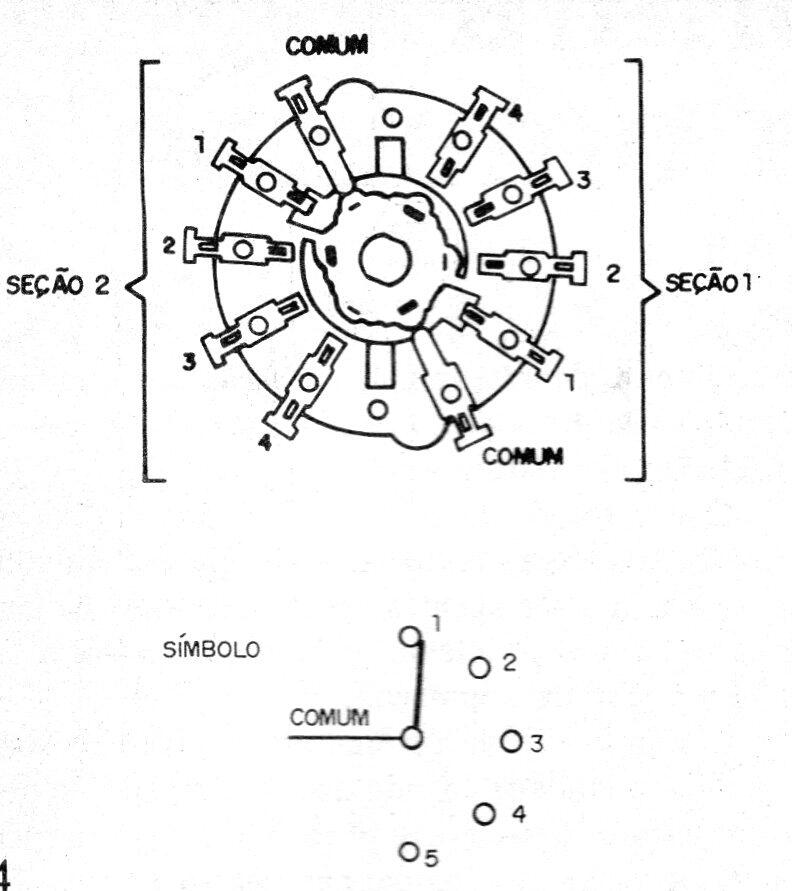

En la figura 4 mostramos la conexión de la llave rotativa de tipo antiguo que puede tener alternativas, como ya hemos explicado.
SCR - TIC106 - cualquier sufijo
D1, D2 - 1N4002 - diodos de silicio
D3 - 1N4148 - diodo de uso general
LED - LED rojo común
NE-1 - Lámpara de neón común
T1 - transformador con 6 + 6 V x 200 mA o más
F1 - 2 A - fusible
S1 a S3 - llaves de 1 polo 4 o más posiciones
S4, S5 - Interruptor de presión NA
R1, R2, R3 - 1 k ohms x 1/8 W - resistores - marrón, negro, rojo
R4 - 470 k ohms x 1/8 W - resistor - amarillo, violeta, amarillo
C1 - 1 000 uF x 12 V - capacitor electrolítico
Varios:
Matriz de contacto o placa universal, caja para montaje, botones para las llaves, hilos, soldadura, etc.
