Con el circuito presentado es posible utilizar micrófonos de baja impedancia e incluso pequeños altavoces como micrófonos en equipos con pequeña sensibilidad de entrada o aún alta impedancia. Se trata de un circuito casador de impedancias que también funciona con otros transductores.
Lo que describimos es el montaje de un simple preamplificador con baja impedancia de entrada y alta impedancia de salida.
Utilizando un transistor en la configuración de base común, tenemos una excelente ganancia y bajo consumo.
Con ello, el circuito puede ser alimentado por una batería de 9 V, con excelente autonomía.
La impedancia de entrada va de 2 a 200 ohms y la impedancia de salida es de aproximadamente 100 k ohms.
En la figura 1 tenemos el diagrama completo del aparato.

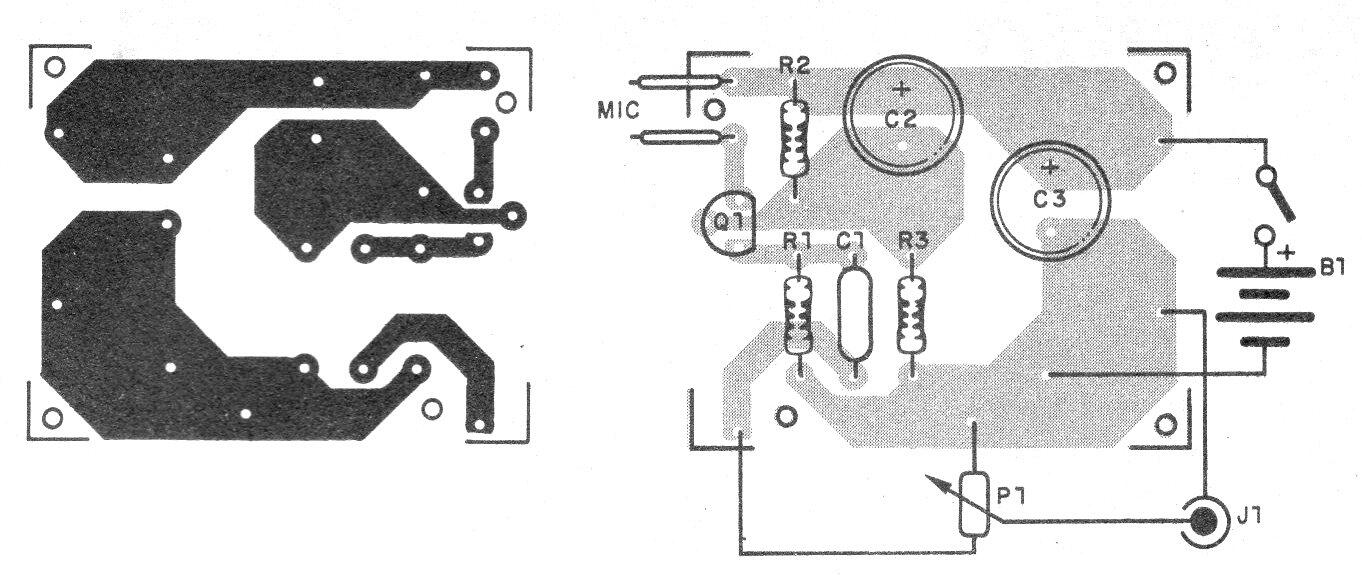

El mejor montaje es el que hace uso de una pequeña placa de circuito impreso con el patrón mostrado en la figura 2.

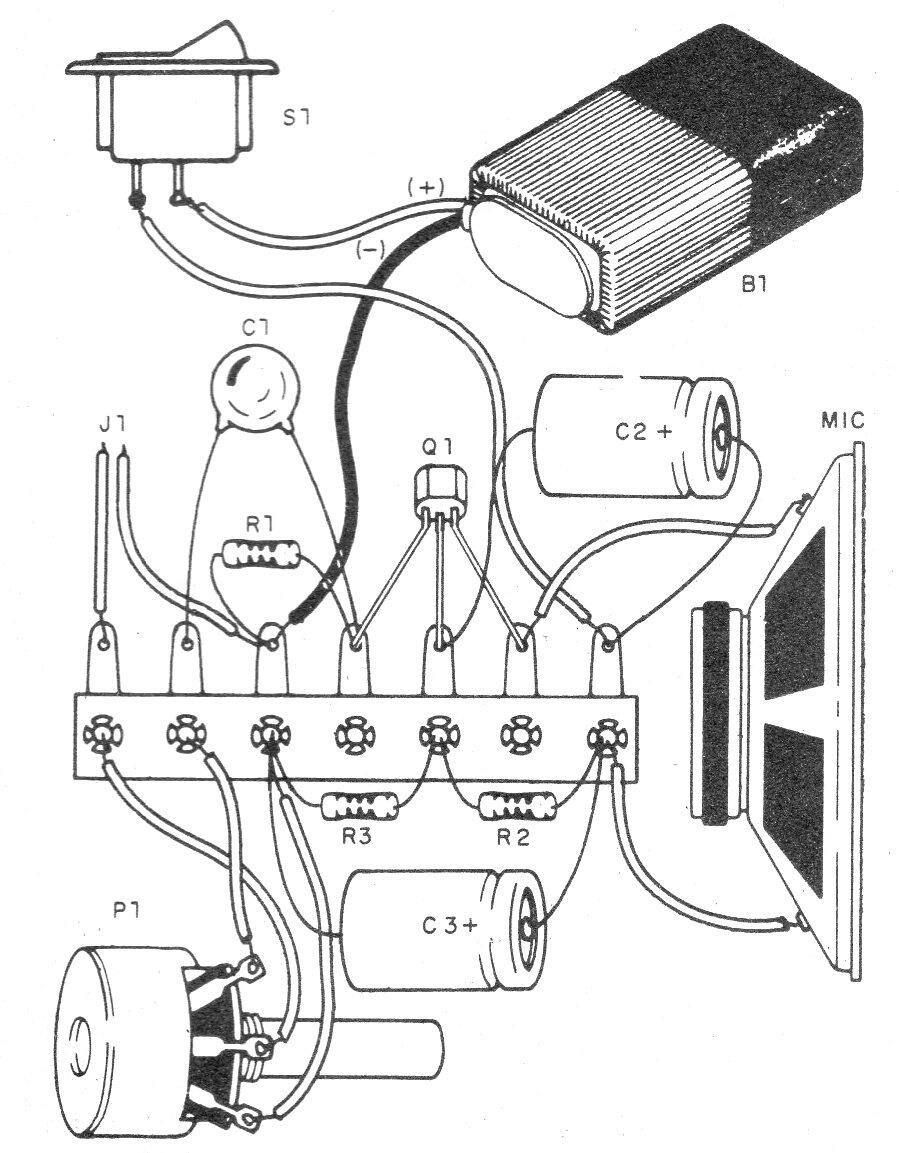

Un montaje descompromisado puede efectuarse sobre la base de un puente de terminales, tal como se muestra en la figura 3.
En ambos casos, el montaje debe utilizar la caja metálica para servir de blindaje y el cable de salida debe ser blindado.
Los resistores son de 1/8 W y el transistor también puede ser el BC549 para un nivel de ruido menor.
Q1 - BC548 - transistores NPN de uso general
MIC - pequeño altavoz o micrófono dinámico de baja impedancia
S1 - Interruptor simple
B1 - 9 V - batería
P1 - 100 k ohms - pote
R1 - 22 k ohms x 1/8 W - resistor - rojo, rojo, naranja
R2 - 220 k x 1/8 W - resistor - rojo, rojo, amarillo
R3 - 330 k ohms x 1/8 W - resistor - naranja, naranja, amarillo
C1 - 470 nF - capacitor de cerámica o poliéster
C2, C3 - 100 uF x 12 V - capacitor electrolítico
Varios:
Placa de circuito impreso o puente de terminales, conector de batería, caja para montaje, jack de salida, hilos, soldadura, etc.
