El transmisor que describimos funciona con energía solar, pudiendo emitir señales a distancias del orden de 30 m. Las señales pueden ser captadas en receptores comunes de FM (portátiles, fijos o de automóviles) y la modulación viene de un micrófono de electreto común.
Damos un circuito de aplicación para las células solares que cada vez se vuelve más accesible bastante curioso, ya que se trata de un transmisor de voz alimentado por energía solar que opera en la banda FM.
En condiciones normales de funcionamiento, su alcance es del orden de 30 m sirviendo como excelente recurso para demostraciones en ferias de ciencias o incluso clases.
COMO FUNCIONA
Se trata de un oscilador de alta frecuencia con un solo transistor BF494, el cual opera en frecuencia determinada por L1 y CV. Hacemos estos componentes de tal forma para obtener señal en frecuencia libre del rango de FM, entre 88 a108MHz.
La señal se irradia desde una antena que no es más que un pedazo de hilo rígido de 20 a 40 cm de longitud. También se puede utilizar una antena telescópica de las mismas dimensiones.
La modulación viene de un micrófono de electreto, lo que garantiza excelente sensibilidad para el circuito además de una óptima calidad de sonido.
El micrófono se modula en la base del circuito cuando las señales de audio provocan pequeñas variaciones en la frecuencia de las oscilaciones y con ello la deseada transferencia de la señal modulada.
La alimentación, del orden de 1,8 V, viene de la célula solar usada originalmente, pero las células de 3 o incluso 4,5 V pueden ser usadas, con mayor alcance.
La tensión en cuestión es suficiente para alimentar el circuito que no requiere más de 20 mA, lo que puede obtenerse con una buena iluminación.
Para demostraciones en recintos cerrados puede ser necesario usar una lámpara común distancia de 30 a 4ocm de la célula para obtener el alcance deseado.
MONTAJE

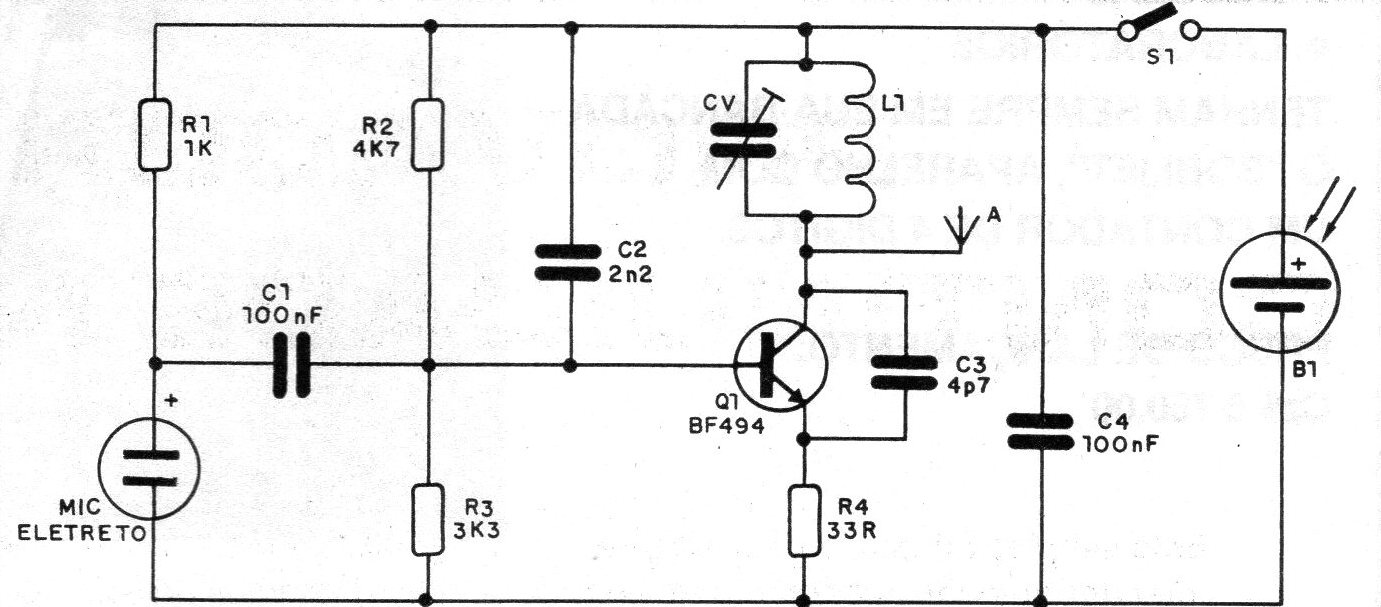

En la figura 1 tenemos el diagrama completo del aparato.

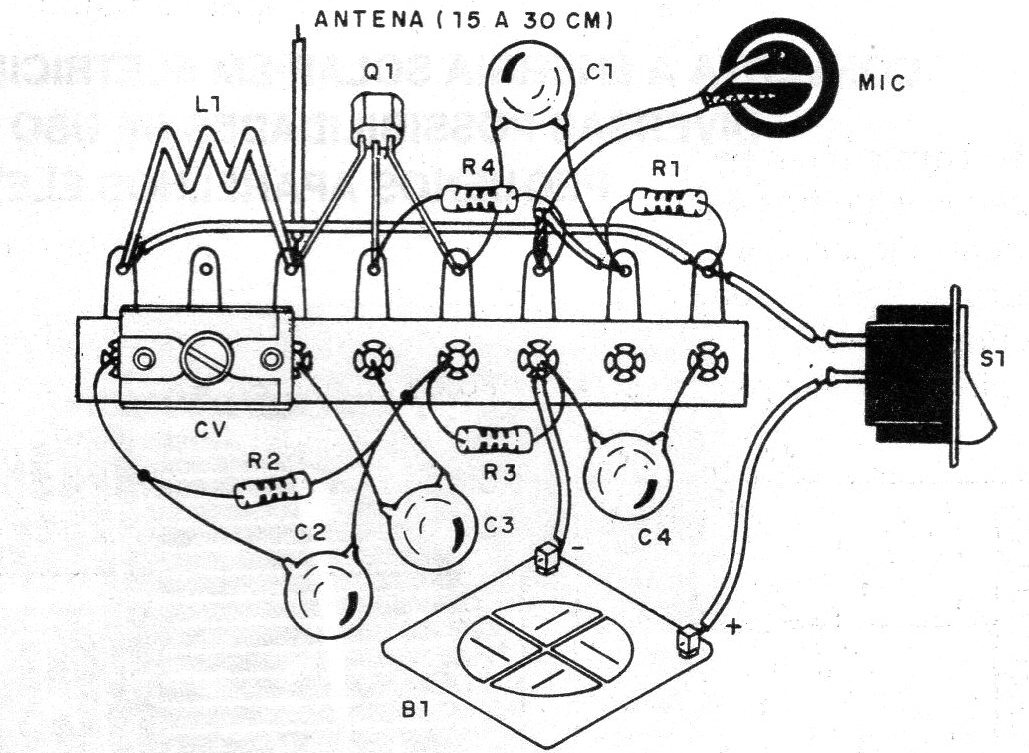

En la figura 2 tenemos su montaje realizado teniendo como base un puente de terminales.
El montaje también se puede hacer en una matriz de contacto o en placa de circuito impreso, pero en este caso la disposición de los componentes queda por cuenta del lector.
El transistor puede ser el BF494 o equivalentes como el BF254, BF295, etc.
Los capacitores deben ser cerámicos de buena calidad.
La bobina consta de 3 o 4 vueltas de hilo común o esmaltado grueso (18 o 20) sin núcleo, con el diámetro de 1 cm y espaciamiento entre espiras del mismo orden que el grosor del hilo.
El trimmer puede ser de cualquier tipo común con capacitancia mínima de 2 a 5 pF y máxima de 15 a 30 pF. En él haremos el ajuste de la frecuencia de operación.
El micrófono es de electreto de dos terminales, debiendo ser observado su posición (polaridad) y si tiene que usar un cable para conexión, debe ser blindado con la malla conectada al polo negativo de la alimentación y del propio micrófono.
PRUEBA Y USO
El transmisor funcionará bien con 1 o 2 pilas comunes, que pueden servir de fuente para ajustes.
Conecte entonces en las proximidades del transmisor un receptor de FM sintonizado en punto libre de la banda.
Alimente el circuito y ajuste el trimmer para escuchar su señal. Busque la señal más fuerte pues más de uno puede ser captado, pero sólo uno es lo fundamental con mayor alcance.
Una vez comprobado el funcionamiento, utilice la célula solar iluminándola bien.
Si hay ronquido con su alimentación, conecte en paralelo un capacitor electrolítico de 470 uF o 1 000 uF con tensión entre 3 y 12 V.
CV - trimmer común (ver texto)
R1 - 1k - resistor (marrón, negro, rojo)
R2 - 4k7 - resistor (amarillo, violeta, rojo)
R3 - 3k3 - resistor (naranja, naranja, rojo)
R4 - 33 ohms - resistor (naranja, naranja, negro)
B1 - célula solar de 1,8V o más
Q1 - BF494 - transistores de RF
MIC - micrófono de electreto
S1 - interruptor simple
L1 - bobina (ver texto)
C1, C4 - 100 nF - capacitor de cerámica
C2 - 2n2 (223) - capacitor de cerámica
C3 - 4p7 - capacitor de cerámica
Varios: puente de terminales, hilos, soldadura, etc.
