El asunto que se trata en este artículo tiene gran importancia práctica para los montajes futuros. Nos referimos a accesorios de montaje, es decir, piezas que no ejercen funciones eléctricas propiamente dichas en el circuito, pero que son muy importantes en la realización de un proyecto.

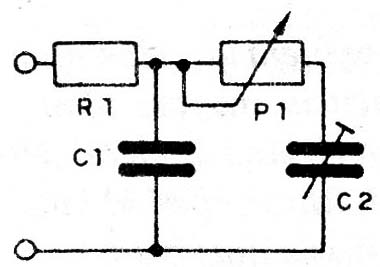

Un circuito representa normalmente las partes que ejercen funciones eléctricas en un proyecto.
Cada componente que tiene una función determinada está representado por un símbolo, como los capacitores, resistores, trimpots, etc. que ya conocemos.
Pero al realizar el montaje de un aparato, para que sea funcional, existen piezas adicionales que deben ser usadas, pero que no ejercen funciones eléctricas en el circuito que, por tanto, no están representadas en los diagramas.
Podemos citar como ejemplo las perillas de los potenciómetros, los terminales de conexión, los puentes de terminales y las placas de circuitos impresos, las cajas donde se realizan los montajes, los soportes para las pilas, los tornillos y los soportes para diversas piezas, los cabos blindados, los zócalos de las lámparas, etc.
Saber usar estas piezas es tan importante como saber usar los componentes normales por eso dedicamos esta sección a los accesorios. Trataremos solamente los principales, ya que existen muchos otros que se verán oportunamente.

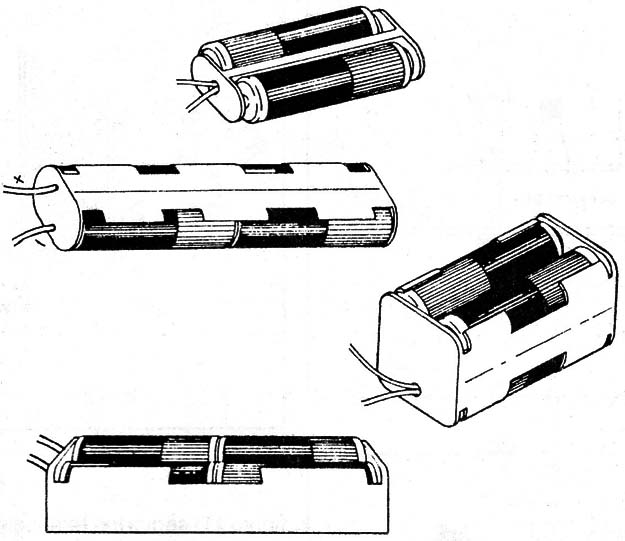

a) Soportes para pilas
Las pilas no pueden quedar sueltas en el interior de un aparato y no poseen recursos para su conexión los alambres de alimentación directamente en sus polos. Para la fijación de las pilas, existen soportes cuyo formato y tamaño dependen de la cantidad y del tipo de las pilas.
Es así que tenemos desde los so portes para 2 pilas chicas hasta los de 6, o más pilas grandes.

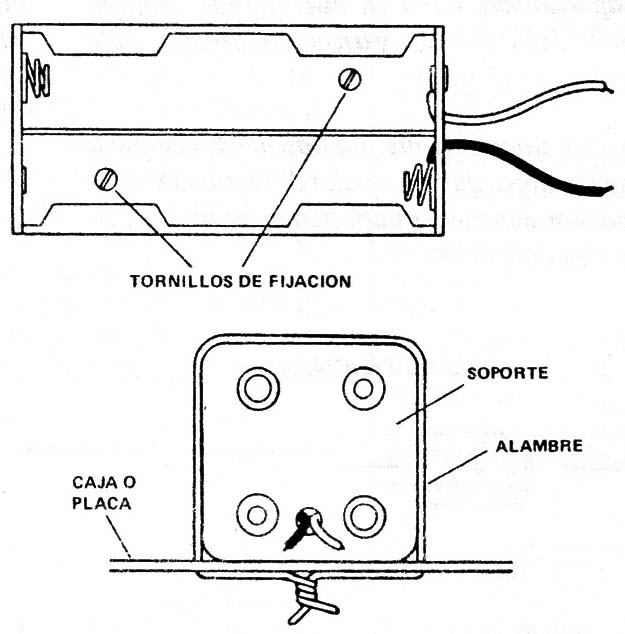

Los soportes pueden fijarse en las cajas de diversas maneras como se muestra en la figura 3.
La elección del soporte apropiado para un montaje depende del formato y tamaño de la caja así como de las necesidades de alimentación del aparato.

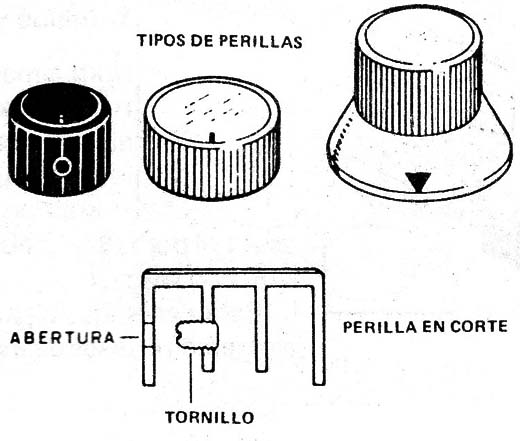

b) Perillas plásticas
Existen millares de tipos diferentes de perillas para usar con potenciómetros comunes o variables. La elección de cada tipo depende de! aspecto final de! aparato.

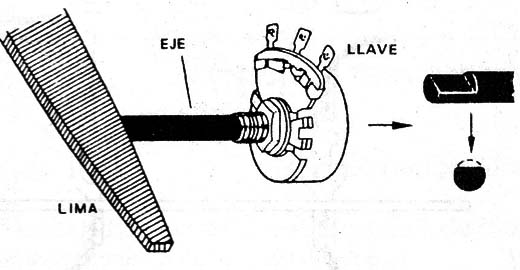

La fijación de la perilla se hace mediante un tornillo lateral o por encastre, y en el caso de los potenciómetros debemos cortar los ejes en los tamaños apropiados antes de fijarlos. Para el caso de las llaves, es común, limar el eje para hacer un encastre para la perilla.
c) Placas de circuito impreso: accesorios para la fijación
Casi todos los montajes se hacen en placas de circuito impresos. Esas placas, el mismo tiempo que sirven de soporte mecánico para los componentes, también proporcionan las conexiones eléctricas que forman el circuito. Las placas deben fijarse en las cajas o bases de montaje y para eso existen diversas posibilidades.

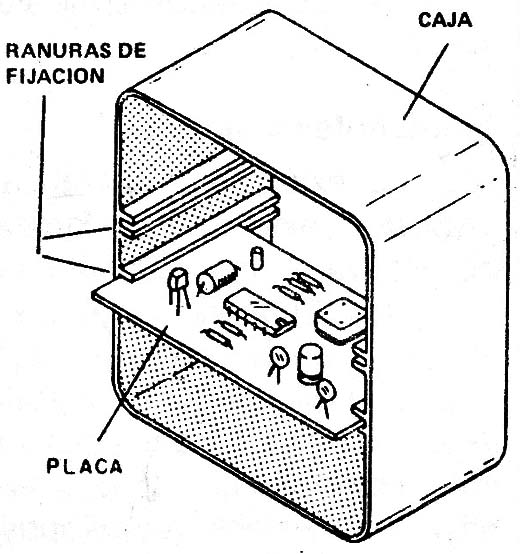

Una de ellas es la que se muestra en la figura 6 y consiste en dimensionar previamente la placa de acuerdo con las formas de encastre que existen en muchos tipos de cajas que se venden en el comercio.

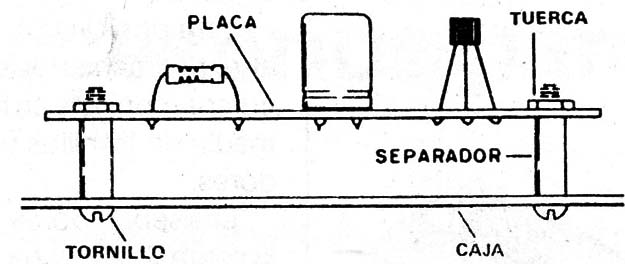

Otra posibilidad, más accesible al experimentador con menos recursos, consiste en fijar la placa por medio de tornillos usando separadores.
Los separadores, como muestra la figura 7, son nada más que tubos cortados de lapiceras esferográficas gastadas. (Comience a juntarlas pues le serán útiles).

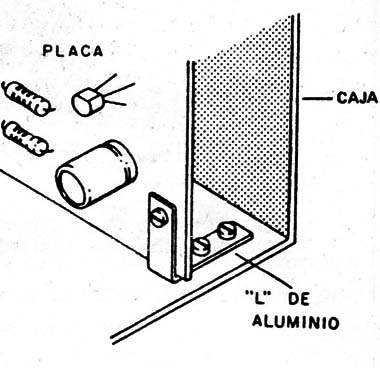

Otra posibilidad consiste en hacer una "L" de aluminio que se fija como muestra la figura 8.
La placa entonces se atornilla en esta "L" quedando perfectamente ajustada.

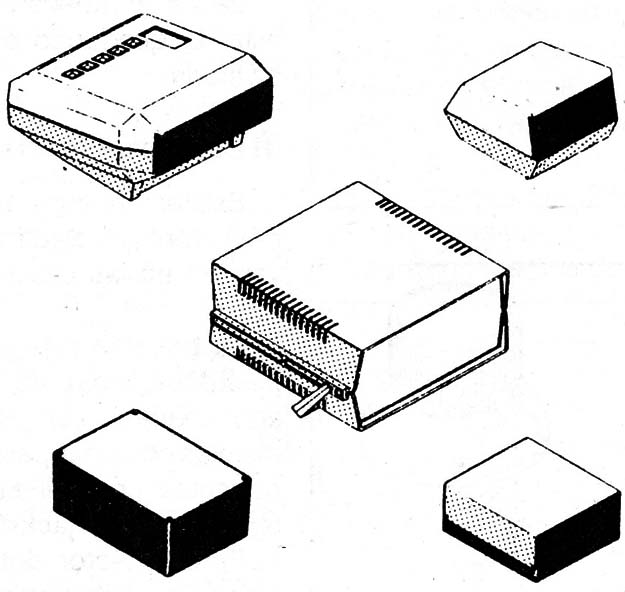

d) Cajas para montaje
Existen muchos tipos de caja para montajes electrónicos que se venden en las casas especializadas.
Se trabajan más fácilmente las placas plásticas porque pueden ser agujereadas y cortadas con herramientas comunes para recibir componentes como indicadores, potenciómetros, "jacks", etc.
Pero el lector dotado de imaginación puede disponer de centenares de tipos de cajas para sus montajes, según sus finalidades. Jaboneras, cajas de remedios, asaderas de aluminio rectangulares, cajas de madera de cigarros o de dulces son algunos de los ejemplos que dan excelente resultado en los montajes electrónicos.
e) Los terminales de conexión

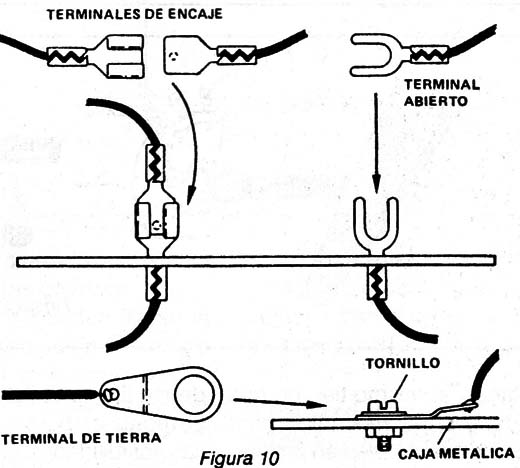

Para la conexión de alambres en placas, cajas, etc., existen diversos tipos de terminales que pueden usarse con eficiencia, evitando así la soldadura directa que no siempre es posible. En la figura 10 mostramos algunos de estos terminales y su uso.
f) Enchufes y pinzas

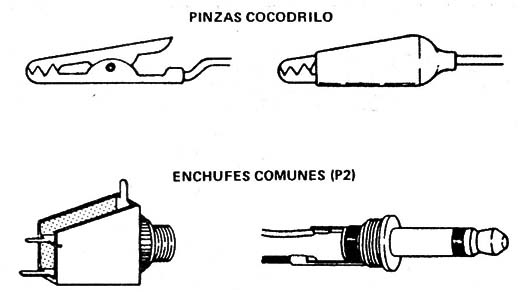

La conexión de un aparato a un dispositivo externo se ve facilitada por la ayuda de accesorios convenientes. Entre ellos citamos los jacks o enchufes, que pueden usarse tanto para conectar auriculares, micrófonos y otros transductores como también para interconexiones. Existen diversos tipos de enchufes (que se muestran en la figura 11) según los terminales que poseen.
Las pinzas cocodrilo también resultan muy útiles y podemos encontrarlas de diversos tamaños.
g) Tornillos y tuercas

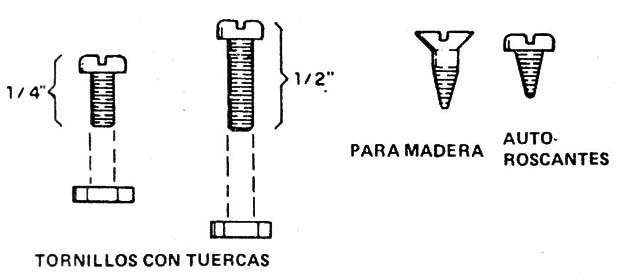

Normalmente las piezas que se fijan en las cajas de aparatos electrónicos no son pesadas ni exigen grandes recursos mecánicos. Es así que el tipo de tornillo más usado es el 1/4 por 1/8 "y también 1/2 por 1/8" con rosca.
Para cerrar las cajas o para fijar elementos en las bases de madera, podemos usar tornillos pequeños autorroscantes y también tornillos para madera que se muestran en la figura 12.
h) Zócalos de lámparas y LEDs
No es conveniente soldar directamente alambres en las bases de las lámparas, lo que exige el uso de zócalos o receptáculos.

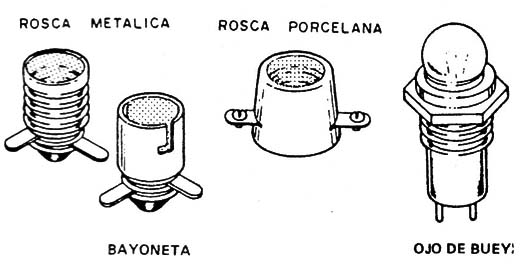

Existen zócalos para 2 tipos de bases de lámpara que son las de rosca y las de balloneta.
La fijación de estos zócalos de- pende del tipo de montaje y puede variar bastante.

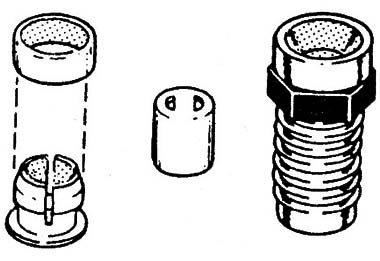

Para los LEDs, existen soportes como los que se muestran en la figura 14, que permiten la realización de un montaje de aspecto mucho mejor.
Conclusión
EI uso de accesorios convenientes no significa solamente una mejor terminación del montaje sino también mayor seguridad de funcionamiento. Procure siempre usar los accesorios correctos.
Originale = 1991 (revisado 2017)
